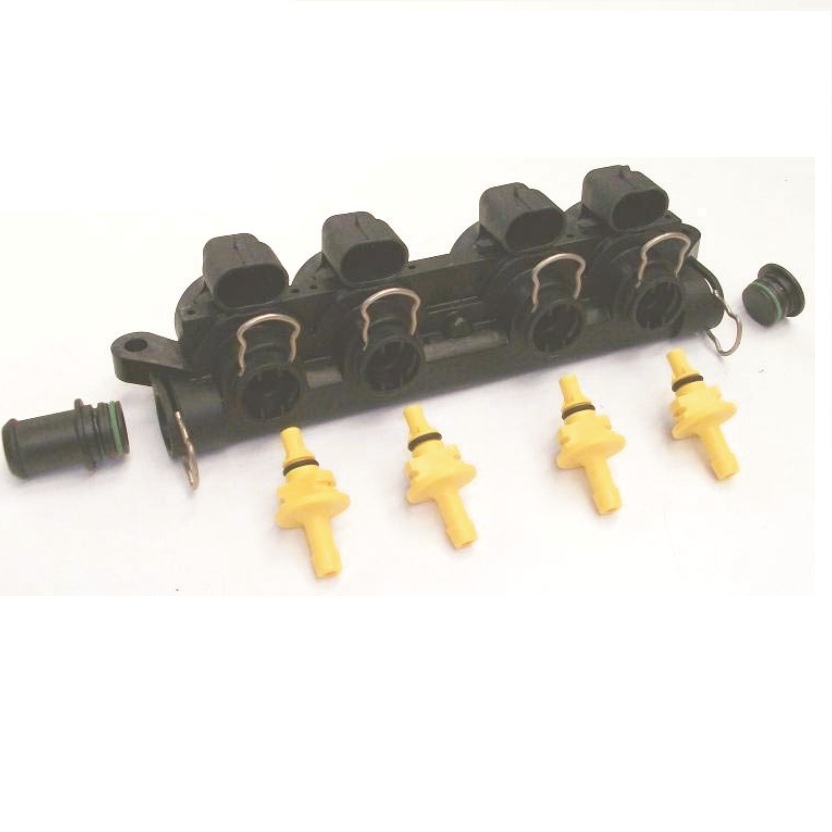

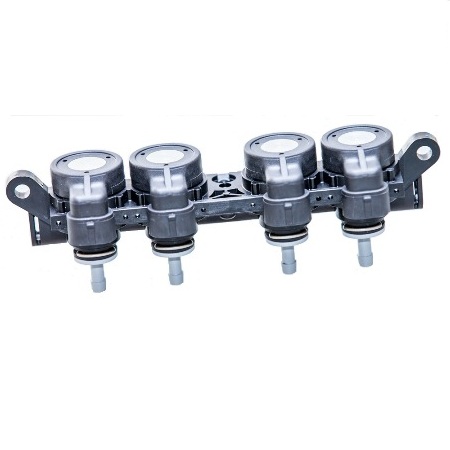

Wtryskiwacze I-Plus to unikalna konstrukcja i wysoka precyzja dawkowania, prosty nie wymagający kalibracji serwis, niezawodne bez względu na jakość gazu. Wtryskiwacz I-Plus Arco jest 4 sekcyjnym zespołem wtryskiwaczy z wymiennymi dyszami kalibrowanymi dobieranymi w zależności od ilości cylindrów i pojemności skokowej silnika. I-Plus Arco jest udoskonaleniem znanego i cieszącego się bardzo dobrą opinią wtryskiwacza I-Plus Silent.

Podstawowa różnica między obiema konstrukcjami polega na zmianie materiału z którego zostały wykonane. Korpus wtryskiwacza I-Plus Arco wykonany został ze specjalnego tworzywa wzmocnionego włóknem szklanym o własnościach mechanicznych zbliżonych do aluminium. Dzięki zmianie materiału waga wtryskiwacza zmniejszyła się o ok. 1 kg.

Drugą istotną różnicą nowego wtryskiwacza jest zmiana sposobu mocowania dysz kalibrowanych w korpusie wtryskiwacza. Nowe rozwiązanie polega na zastąpieniu dysz wkręcanych, dyszami mocowanymi za pomocą zatrzasków. Opisany sposób mocowania dysz kalibrowanych wyklucza kłopotliwą konieczność dokręcania ich za pomocą klucza dynamometrycznego, a także ułatwia ewentualny demontaż wtryskiwacza. Ponadto w tym rozwiązaniu istotny jest fakt, iż dyszę o różnych średnicach otworu kalibrowanego posiadają różne kolory.

Zastosowanie:

  • silniki 3, 4, 6, 8, 12 cylindrów
  • zarkes mocy max do 70 KM/cylinder (przy wersji wysokociśnieniowej 8 bar)
  • minimalne czasy wtrysku benzyny tbmin = 2 ms
  • minimalne czasy wtrysku gazu tgmin = 3,2 ms


Zalety wtrsykiwaczy I-Plus Arco:

  • równomierne wydatki na wszystkich sekcjach wtryskiwacza
  • niezmienna charakterystyka pracy w czasie eksploatacji (równomierne i stabilne wydatki na wszystkich sekcjach wtryskiwacza)
  • uzyskanie po przeprowadzeniu autokalibracji precyzyjnego dawkowania gazu w szerokiej gamie aut bez konieczności dokonywania korekt na mapie
  • szeroki zakres zastosowania dla różnych pojemności silników przez dobór dysz kalibrowanych
  • prosty montaż dysz za pomocą zatrzasków
  • unifikacja złączy elektrycznych
  • prosty i tani serwis (tylko wymiana O-Ringów w dyszach kalibrowanych) - bez potrzeby kalibracji wtryskiwaczy
  • niewrażliwe na zanieczyszczony gaz
  • szeroki zakres ciśnień roboczych do 10 bar zapewniający stabilną pracę systemu



  • ciśninie robocze: od 0,5 do 10,0 bar
  • napięcie robocze: 10,8 - 14,4 V
  • oporność cewki: 2 Ohm
  • maksymalne chwilowe natężenie prądu: 4,4 A
  • natężenie prądu podtrzymującego: 2,0A
  • minimalny czas otwarcia wtryskiwacza: 2,6 ms
  • maksymalny czas otwarcia wtryskiwacza: 25 ms
  • średnica wejścia gazu: Ø 12mm
  • rodzaj gwintu dysz kalibrowanych: mocowanie za pomocą zatrzasków
  • średnice dysz kalibrowanych: 1.6 - 2,6 mm
  • temperatura robocza: -40oC ÷ 120oC


Homologacja 67R-01 / 110R-00




Instrukcja techniczna wtryskiwaczy I-Plus Arco

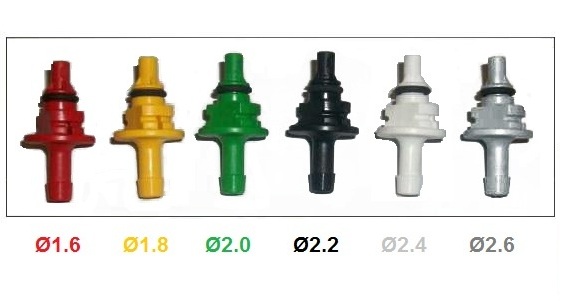

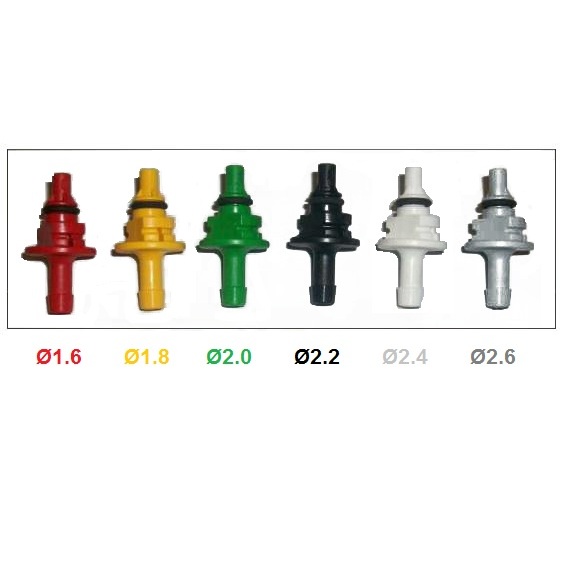

Rodzaje dysz do wtryskiwacza I-Plus Arco:
