Zbiorniki LPG

Wewnętrzne (W) 30°MoreMo


Zbiornik toroidalny MoreMo pod wielozawór (MVA) z głowicą wewnętrzną pod kątem 30o, mocowany jednopunktowo** za pomocą nakrętki centralnej, różne długości nakrętki centralnej (bazowa-B00, skrócona-S60, wydłużona-W60) pozwalają na zastosowania tego rozwiązania do różnych konstrukcji podwozi. Zbiornik z odbiorem TDT, najczęściej mocowany wewnątrz pojazdu (wnęka na koło zapasowe), dostępny w wersjach:

  • z kołnierzem MVA na 6 śrub (bez dodatkowego zaworu / PRD)
  • z kołnierzem MVA na 8 śrub z zaworem BLU

Dzięki nowoczesnym rozwiązaniom konstrukcyjnym zastosowanym w zbiornikach MoreMo uzyskano większą pojemność LPG dla podobnych wymiarów oraz nowatorski, prosty jednopunktowy montaż. Jest to rozwiązanie dostępne tylko w firmie ELPIGAZ. Dzięki nowym rozwiązaniom szeroka gama zbiorników LPG może być montowana w różnych pozycjach: leżącej, wiszącej i stojącej.

W zbiornikach toroidalnych MoreMo można stosować wielozawory (MVA):

  • Bigas (E8 67R-01 4561*00)
  • BRC Europa (E13 67R-01 0004*04)
  • Elpigaz AT02 (E8 67R-013018)
  • Elpigaz ORION (E8 67R-01 3794*00 i 01) + zawór BLU (E6 67R-01 5083)
  • Emer (E3 67R-01 58416*09)
  • Landi Renzo (E13 67R-01 0144*01)
  • Landi SRL (E13 67R-01 0129*01)
  • Longas (E20 67R-01 0530*00)
  • Lovato (E4 67R-01 94004*14)
  • Mandini (E7 67R-01 4245*08)
  • Marini (E6 67R-01 0006*00)
  • OMB (E4 67R-01 0238*01)
  • OMB B1 (E13 67R-01 0188*06)
  • Polgas (E20 67R-01 0512*00)
  • Polmocon (E4 67R-01 0238*01)
  • Romano (E13 67R-01 0013*02)
  • Tartarini (E13 67R-01 0192*02)
  • Tomasetto AT.02 (E8 67R-013018)

* wielozawór stosować wraz z zaworem bezpieczeństwa BLU

** Dostępny także w wersji z mocowaniem 2 punktowym lub 4 punktowym / z łapami / z uszami.

Zdjęcia:

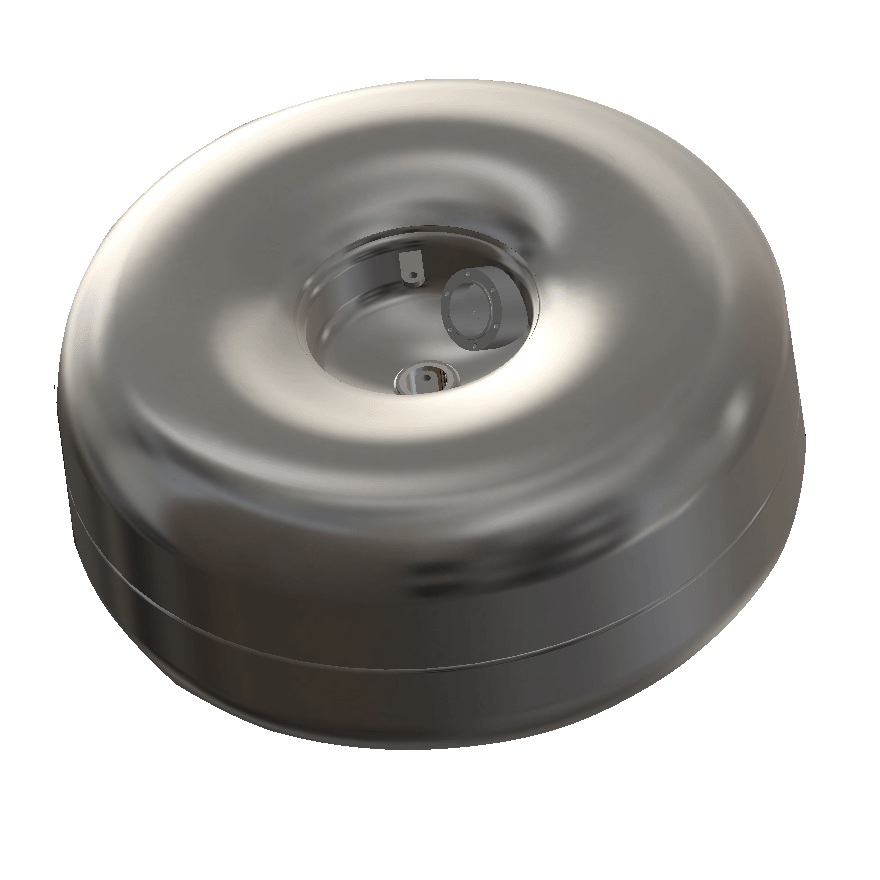

  • Zbiornik toroidalny MVA wewnętrzny (W) 30 MoreMo
  • Zbiornik wewnętrzny (W) 30 MoreMo
  • Złote Godło konkursu Najwyższa Jakość QI 2012 dla zbiorników LPG firmy ELPIGAZ

Zobacz także



  • Ciśnienie obliczeniowe: 30bar
  • Ciśnienie robocze: 20 bar
  • Homologacja: Regulamin ECE 67R01
  • Certyfikacja UkrCEPRO (Ukraina)
  • Certyfikacja GOST (Rosja)
  • Wersje wg wyposażenia:
    - ..M6NTA - głowica MVA na 6 śrub
    - ..M8NTB - głowica MVA na 8 śrub + zawór BLU
  • Mocowanie:
    - NT - 1 punktowe - w standardzie
    - DT - 2 punktowe - dostępny dodatkowy zestaw
    - LT - 4 punktowe (łapy) - opcja
    - FT - 4 punktowe (uszy) - opcja
    - inne - wg uzgodnień
  • Temperatura robocza: od -20 do +65
  • Wersje indywidualne zbiornika - wg uzgodnień

Kod podstawowy
(mocowanie 1 punkotwe */**)

Bez zaworu

Zawór
"BLU"

Średnica
D [mm]

Wysokość
H [mm]

Pojemność
V [dm3]

Masa
[kg]

Nr homologacji

ZGM565180W035M..

ZGM565200W040M..



..6DTA9

..6DTA9



..8DTB

..8DTB



565

565



180

200



35

40



21,0

21,5



E7 67R-01 6027.04 10/09

E7 67R-01 6027.06 10/09



ZGM580190W039M..

ZGM580200W041M..

ZGM580220W046M..

ZGM580240W051M..



..6DTA9

..6DTA9

..6DTA9

..6DTA9



..8DTB

..8DTB

..8DTB

..8DTB9



580

580

580

580



190

200

220

240



39

41

46

51



21,5

22,0

23,0

23,0



E7 67R-01 6027.05 10/09

E7 67R-01 6027.06 10/09

E7 67R-01 6027.07 10/09

E7 67R-01 6027.08 10/09



ZGM600190W041M..

ZGM600200W045M..

ZGM600220W050M..

ZGM600230W056M..

ZGM600240W064M..

ZGM600250W072M..



 ..6DTA9

..6DTA9

..6DTA9

..6DTA9

..6DTA9

..6DTA9



..8DTB9

..8DTB

..8DTB

..8DTB

..8DTB9

-



600

600

600

600

600

600



190

200

220

240

270

300



41

45

50

56

64

72



19,0

19,5

20,5

21,0

21,5

22,0



E7 67R-01 6027.05 10/09

E7 67R-01 6027.06 10/09

E7 67R-01 6027.07 10/09

E7 67R-01 6027.08 10/09

E7 67R-01 6027.09 10/09

E7 67R-01 6027.10 10/09



ZGH630190W047M..

ZGH630200W050M..

ZGH630220W056M..

ZGH630240W062M..

ZGH630270W071M..

ZGH630300W080M..



..6DTA9

..6DTA9

..6DTA9

..6DTA9

..6DTA9

..6DTA9



 ..8DTB9

..8DTB

..8DTB

..8DTB9

..8DTB9

-



630

630

630

630

630

630



190

200

220

240

270

300



 47

50

56

62

71

80



23,5

24,5

25,5

26,5

28,5

30,5



E7 67R-01 6027.05 10/09

E7 67R-01 6027.06 10/09

E7 67R-01 6027.07 10/09

E7 67R-01 6027.09 10/09

E7 67R-01 6027.11 10/09

E7 67R-01 6027.12 10/09



ZGH650180W046M..

ZGH650200W053M..

ZGH650220W059M..

ZGH650240W066M..

ZGH650270W075M..

ZGH650300W085M..

..6DTA9

..6DTA9

..6DTA9

..6DTA9

..6DTA9

..6DTA9

 ..8DTB9

..8DTB

..8DTB

..8DTB

..8DTB9

-

650

650

650

650

650

650

180

200

220

240

270

300

 46

53

59

66

75

85

 24,5

25,5

26,5

27,5

30,0

32,0

E8  67R-01 5391 10/01

E8  67R-01 5392 10/01

E8  67R-01 5393 10/01

E8  67R-01 5394 10/01

E8  67R-01 5395 10/01

E8  67R-01 5396 10/01

 Kod

Nazwa

 ZGM1MWB00

ZGM2ZMZAM

ZGM1MWS60

ZGM1MWS60ZAM.BAZ

ZGM1MWW60

ZGM1MWW60ZAM.BAZ

ZGM24W

Zestaw śruba i podkładka do mocowania 1 punktowego i wentylacji zbiornika MoreMo BAZOWY B00

Zestaw śrub i podkładek do mocowania 2 punktowego zbiornika MoreMo na zamianę

Zestaw śruba i podkładka do mocowania 1 punktowego i wentylacji zbiornika MoreMo SKRÓCONY S60

Zestaw do mocowania 1 punktowego SKRÓCONY – S60 na zamianę (za bazowy B00)

Zestaw śruba i podkładka do mocowania 1 punktowego i wentylacji zbiornika MoreMo WYDŁUŻONY W60

Zestaw do mocowania 1 punktowego WYDŁUŻONY – W60 na zamianę (za bazowy B00)

Zestaw wentylacji dla mocowania 2 i 4 punktowego zbiornika MoreMo (armatura wewn.)
